一、概述
ZHEYI-LXF系列楔式流量計，是我公司引進國外技術并進一步開發、生產的新型流量計。其結構簡單牢固，
具有高精度，寬量程，耐磨、防堵性能極佳的特點，非常適合測量高粘度、低流速、臟污性流體的流量；
它的問世對于城市煤氣和天然氣的準確計量，治金企業的臟污煤氣，煉焦、煉油、化工等企業中的焦油、
瀝青、殘渣油、石蠟油、易結晶荼油等各種高粘度液體介質的計量以及化工企業中極強腐蝕性、并隨溫度
變化而析出結晶的飽和或過飽和酸、堿、鹽溶液的流量測量提供了最佳的解決方案。

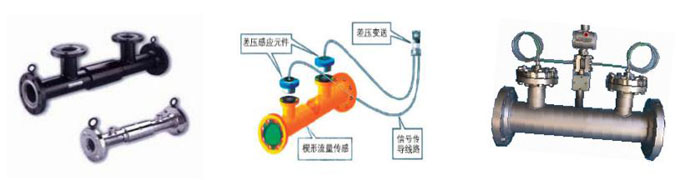

ZHEYI-LXFB系列一體化楔式流量變送器是由ZHEYI-LXF系列楔式流量計配上差壓變送器或智能流量變送器或
多參數質量流量變送器及其他附件構成，可實現直接顯示或輸出差壓、瞬時流量、累計流量、累積流量、
補償壓力、補償溫度等參數。
二、主要技術參數
楔式流量計
測量精度：優于0.5％，貿易計量型精度：0.3％
楔比H/D：0.2,0.3,0.4,0.5
量程比：10:1
長期現場運行穩定性：0.1％F.S/Y
使用壽命：可長達十年以上
雷諾數范圍：最低雷諾數RE=300
最高測量粘度：3000CP
管道尺寸：DN15～DN1200
工作壓力：-0.1～25MPa
工作溫度：-20～450℃
過程連接：對夾式、螺紋式、法蘭式
取壓連接：螺紋式、法蘭式、化學T結構
法蘭標準：采用化工部HG20592～20635-97法蘭標準，其他法蘭標準（GB、HGJ、JB/T、ANSI、DIN等標準）
請用戶在訂貨時注明
楔塊材質：1Cr18Ni9Ti，304SS，316SS，316L，HC，襯四氟
本體材質：CS，1Cr18Ni9Ti，304SS，316SS，316L，哈氏合金，襯PTFE
ZHEYI-2600差壓變送器
供電電源：12～45VDC
輸出信號：二線制，4～20mA,帶HART協議（可以線性或者開方輸出）
量程：125Pa～3.5MPa
精度：0.25％、0.1％
電氣接口：M20*1.5內螺紋
防爆等級：隔爆型：ExdIIBT1～T6 本安型：ExiaIICT1～T6
環境溫度：-40～80℃
防護等級：IP65
接線盒材質：鋁合金
智能流量變送器
供電電源：12～45VDC
輸出信號：二線制，4～20mA,帶HART協議，含參數瞬時流量、累積流量、差壓
量程：125Pa～3.5MPa
精度：0.1％
顯示方式：差壓、瞬時流量、累計流量同屏顯示
菜單調試：現場三個按鍵模式，可實現流量組態、小信號切除、單位選擇、線性修正
電氣接口：M20*1.5內螺紋
防爆等級：：隔爆型：ExdIIBT1～T6 本安型：ExiaIICT1～T6
環境溫度：-40～80℃
防護等級：IP65
接線盒材質：鋁合金
多參數質量流量變送器
結構原理：二線制變送器內內置壓力、差壓兩只變送器，并可以外接Pt100熱電阻信號，三個變量經過微處
理器運算和溫壓補償后，得到質量流量值
量程：差壓傳感器：125Pa～3.5MPa；絕壓傳感器：35KPa～21MPa；溫度傳感器：-200～650℃
精度：0.1％
輸出信號：二線制，4～20mA,帶HART協議，含參數瞬時/累計流量、靜壓、差壓、流速、密度、溫度
顯示方式：瞬時/累計流量、靜壓、差壓、流速、密度、溫度同屏顯示
菜單調試：現場三個按鍵模式，可實現單位選擇、線性修正、遷移、回路測試、阻尼、流量開放、故障
和上下報警電流；HART手操器可實現遠程監控和調校
電氣接口：M20*1.5內螺紋
防爆等級：：隔爆型：ExdIIBT1～T6 本安型：ExiaIICT1～T6
環境溫度：-40～80℃
防護等級：IP65
接線盒材質：鋁合金

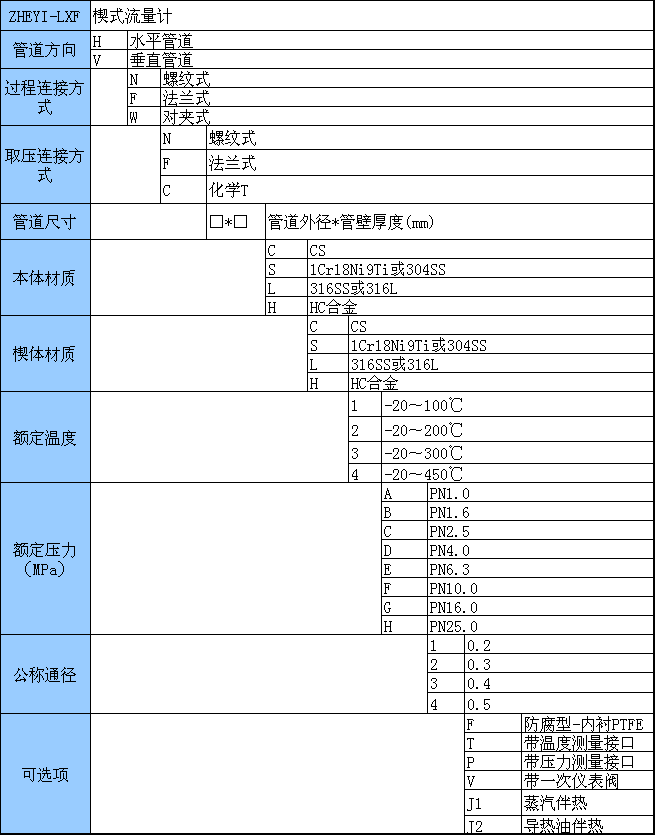

楔式流量計選型表

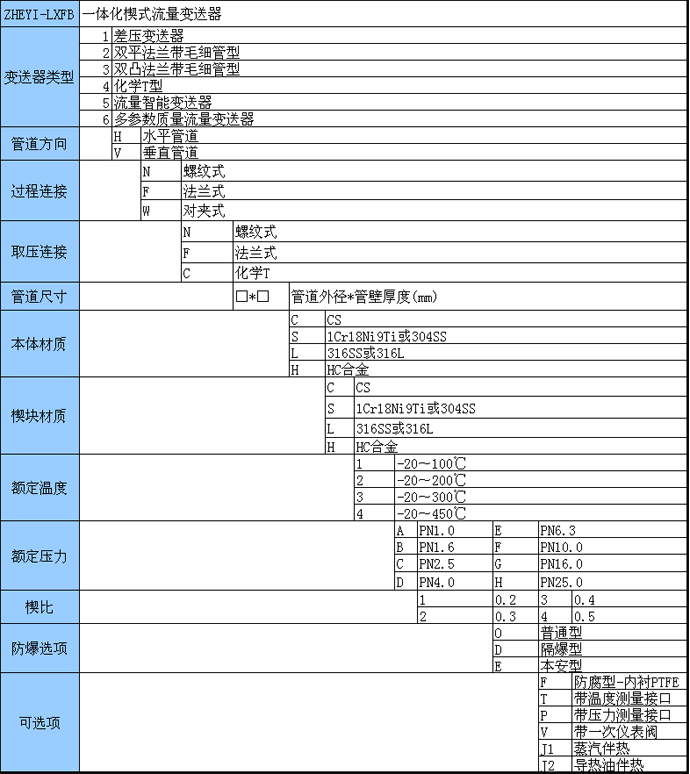

一體式楔式流量計選型表
選型舉例 浙儀-LXFB-1-H-N-N-C-C-1-A-1-O-F
|
