概述
ZHEYI-HFS系列流量開關主要用于管道中的也體流量監測及開關輸出。
它堅實的結構和穩定的性能可廣泛應用于發電機、電動機、軋機、壓縮機、傳送機和其它機器的領冷卻、
潤滑系統中。當流量超過或者低于設置的預置開關點時，它可以輸出一個控制信號。這個預置開關點可
以設置在量程中的任何一個位置，開關點在安裝后的條件下，也可以很方便的進行調整。
特點
·流線型結構設計，堅固耐用
·磁性耦合測量系統
·安裝方向；垂直、水平任意安裝
·多種材料的選擇
·測量量程寬廣
·清晰地流量顯示刻度讀取方便，旋轉指針
類型
HFS1
·管螺紋連接3/4" ~ 2 1/2"
·適用于水平、垂直管道
·旋轉形式刻度
·1或2個流量限位開關
·測量系統3或5
HFS2
·法蘭連接DN15~DN50/65(1/2" ~ 2 1/2")
·適用于水平、垂直管道
·旋轉形式刻度
·1或2個流量限位開關
·測量系統3或5
HFS3
·管螺紋連接DN80~DN200(3" ~ 8")
·適用于水平、垂直管道
·旋轉形式刻度
·1或2個流量限位開關
·測量系統7
測量原理
采用錐形測量管和測量靶，當流體沿著錐形管通過時，測量靶依據流量的大小而產生移位，測量靶的移位，靠
彈簧的平衡力的作用下，而產生平衡，通過磁耦合系統傳到指示系統，而實現流量的監測和控制。

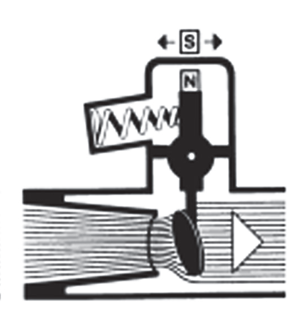

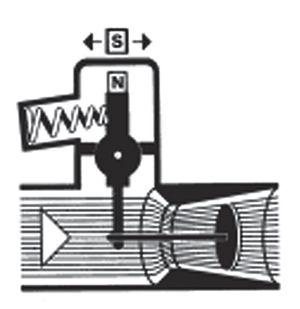

測量系統3 測量系統5
椎管結構形式
噴嘴結構形式

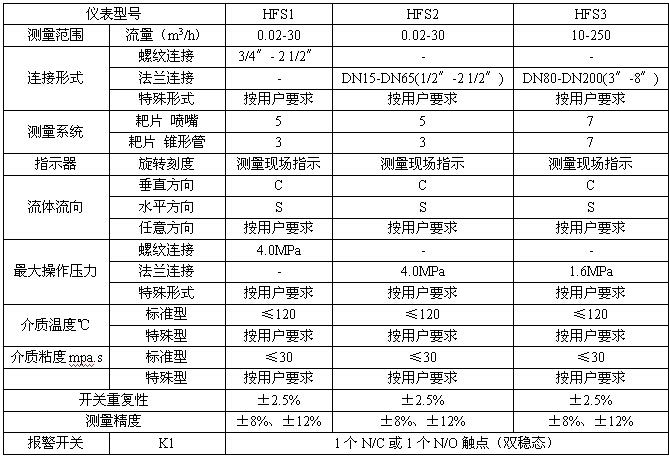

技術參數

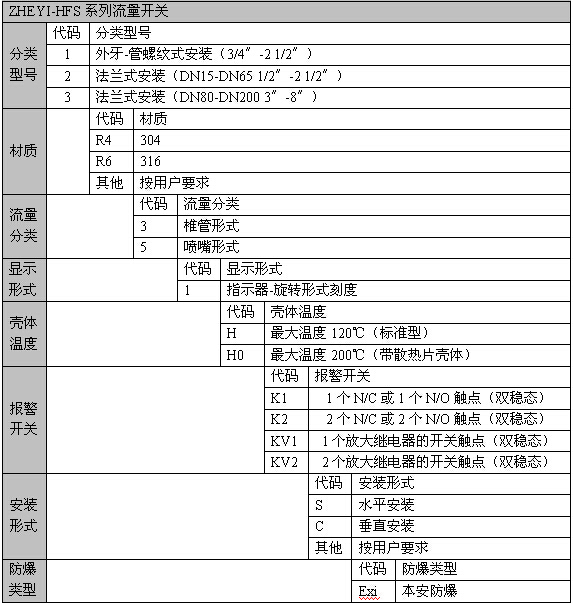

儀表選型
選型舉例：ZHEYI-HFS2/R4/3/1/H/K1/S
|
